Что это такое?
Кабель для систем пожарной и охранной сигнализации (ОПС) — это специализированный огнестойкий кабель, предназначенный для построения шлейфов и линий передачи данных в системах безопасности. Его ключевая особенность — способность сохранять работоспособность в условиях пожара в течение заданного времени (обычно 180 минут), обеспечивая функционирование систем оповещения, управления эвакуацией, автоматического пожаротушения и противодымной защиты . Такие кабели применяются в зданиях с массовым пребыванием людей: торговых центрах, больницах, школах, метрополитене, высотных зданиях и на объектах повышенной пожарной опасности .
Из чего делают?

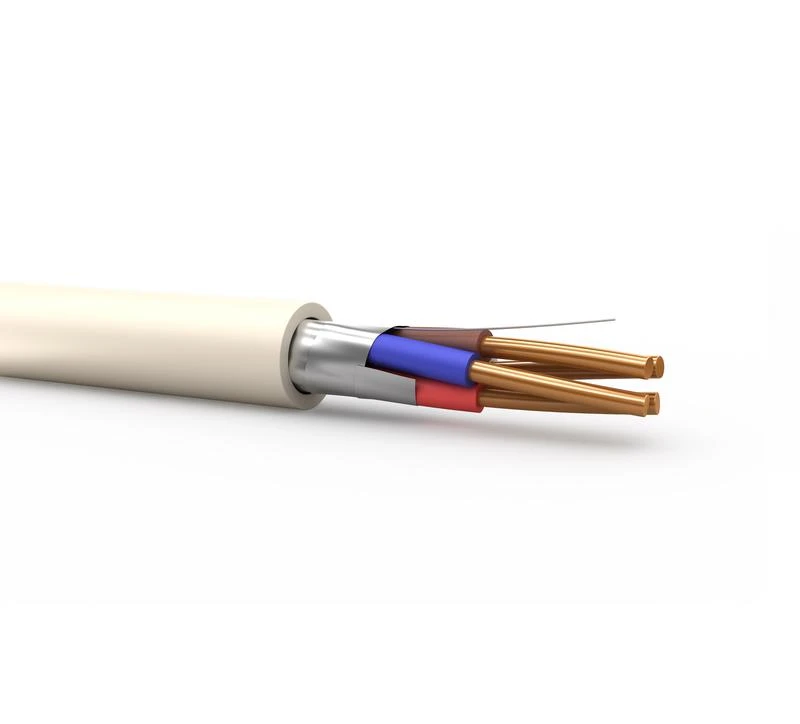

Основные элементы конструкции включают:
- Токопроводящие жилы — медные, однопроволочные (класс 1) или многопроволочные, сечением от 0,20 до 2,50 мм² .
- Изоляция — из огнестойкой керамообразующей кремнийорганической резины, которая при воздействии пламени превращается в керамический слой, сохраняющий изоляционные свойства .
- Скрутка — жилы скручены в пары с шагом не более 60 мм, пары скручены в общий сердечник .
- Экран (в исполнениях с индексом «Э») — из алюмополимерной ленты (AL/PET) с контактным проводником из медной луженой проволоки для защиты от электромагнитных помех .
- Оболочка — из ПВХ-пластиката пониженной пожароопасности с низким дымо- и газовыделением (нг-LS) или из безгалогенных полимерных композиций (нг-HF), не выделяющих коррозионно-активных газов .
- Броня (в исполнениях с индексом «Б») — в виде оплетки из стальных оцинкованных проволок для дополнительной механической защиты .
Зачем и где это применяют?
Кабели предназначены для групповой стационарной прокладки в системах противопожарной защиты, которые должны сохранять работоспособность в условиях пожара . Основные области применения:
- системы пожарной и охранной сигнализации (ОПС) — подключение извещателей и приемно-контрольных приборов;
- системы оповещения и управления эвакуацией (СОУЭ) — трансляция речевых сообщений и включение световых табло;
- системы автоматического пожаротушения (АУПТ) и противодымной защиты;
- системы распределенного сбора и передачи данных с использованием стандартов RS-485, Profibus ;
- питание оборудования СПЗ: насосов пожаротушения, освещения запасных выходов, дымоудаления, вентиляции, эвакуационных лифтов ;
- подключение электрооборудования в шахтах, туннелях, высотных зданиях, больницах, на заводах и производствах .
Кабели с индексом «з» могут прокладываться во взрывоопасных зонах классов 1 и 2, а при дополнительных мерах защиты — в зонах класса 0 . Рабочее напряжение — не более 300 В переменного тока частотой 50 Гц .
Интересный факт:
Огнестойкие кабели для систем ОПС способны сохранять работоспособность при прямом воздействии открытого пламени в течение 180 минут . Это достигается благодаря применению керамообразующей кремнийорганической резины в изоляции — при пожаре она спекается в твердый керамический слой, который продолжает выполнять функцию изолятора даже после полного выгорания органических компонентов . Кабели исполнения «нг-FRHF» имеют лучшие показатели по дымо- и газовыделению, чем кабели «нг-FRLS», и не выделяют коррозионно-активных галогенов, что критически важно для сохранности дорогостоящего оборудования и безопасности эвакуации людей . Диапазон рабочих температур может достигать от -60°С до +90°С в зависимости от исполнения .
