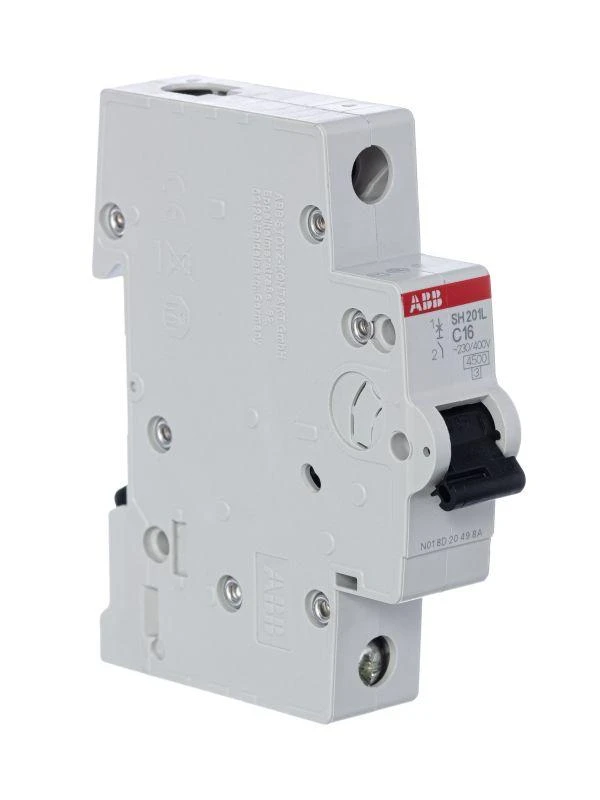

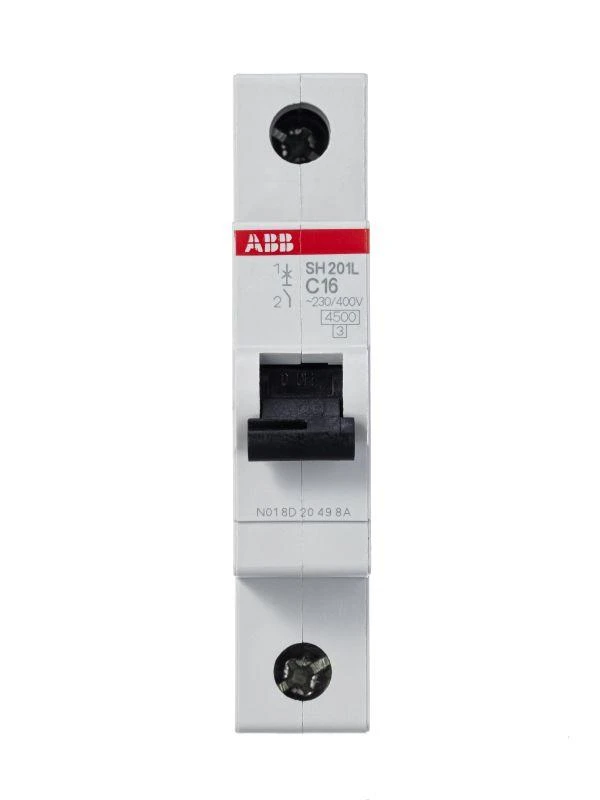

Выключатель автоматический модульный 1п C 16А 4.5кА SH201L C16 ABB 2CDS241001R0164
Характеристики
Бренд
—
ABB
Серия
—
SH200
Род тока
—
Переменный ток (AC)
Степень защиты IP
—
IP20
Номинальный ток
—
16 А
Единица измерения: штук
Рассчитать доставку
Нашли дешевле?
• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ

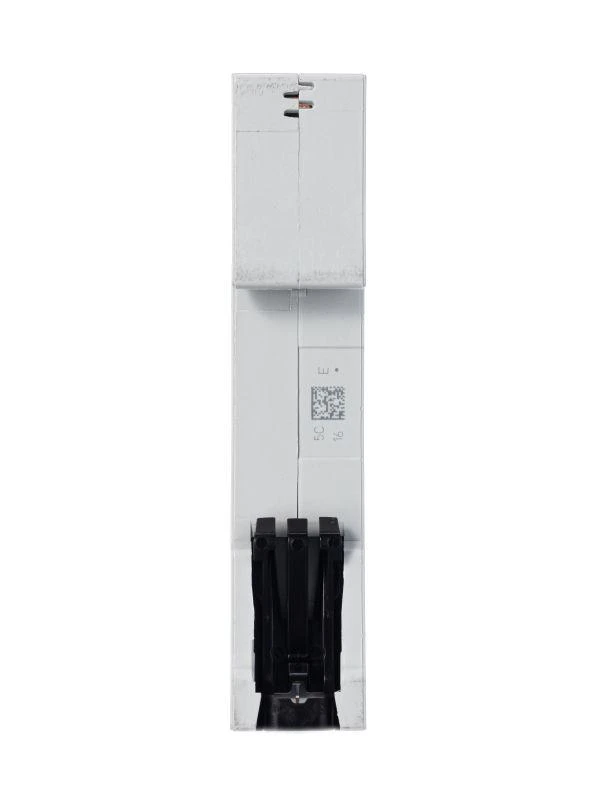

Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
|
Бренд
|
ABB |
|
Серия
|
SH200 |
|
Род тока
|
Переменный ток (AC) |
|
Степень защиты IP
|
IP20 |
|
Номинальный ток
|
16 А |
|
Номинальное напряжение
|
230 В |
|
Номинальное напряжение изоляции Ui
|
440 В |
|
Частота
|
50 Гц |
|
Глубина монтажа, установки
|
69 мм |
|
Частота с
|
50 Гц |
|
Частота по
|
60 Гц |
|
Характеристика срабатывания
|
C |
|
Ширина в числах модульных расстояний
|
1 |
|
Количество защищенных полюсов
|
1 |
|
С коммутируемым нейтральным проводником
|
Нет |
|
Номинальная отключающая способность в соответствии с EN 60898
|
4.5 кА |
|
Сечение однопроволочного проводника с
|
0.75 кв.мм |
|
Сечение однопроволочного проводника по
|
25 кв.мм |
|
Сечение многопроволочного гибкого проводника с
|
0.75 кв.мм |
|
Сечение многопроволочного гибкого проводника по
|
16 кв.мм |
|
Рабочая температура окружающей среды с
|
-25 град.C |
|
Рабочая температура окружающей среды по
|
55 град.C |
|
Общее количество полюсов
|
1 |
|
Номинальное импульсное напряжение
|
4 кВ |
