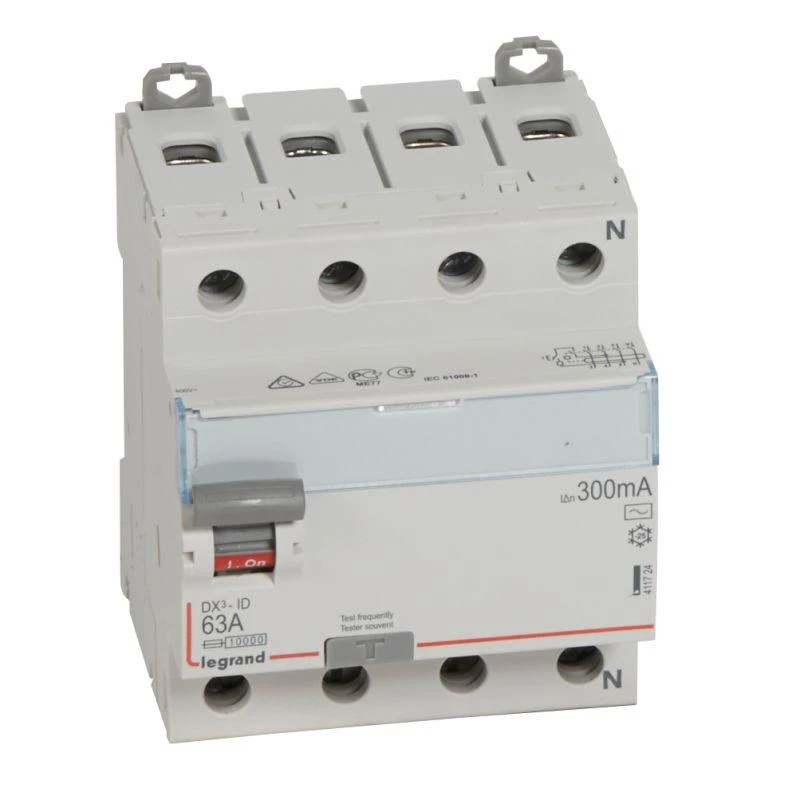

Выключатель диф. тока 4п 63А 300мА тип AC DX3 Leg 411724
Характеристики
Бренд
—
Legrand
Серия
—
DX3
Степень защиты IP
—
IP20
Способ монтажа
—
DIN-рейка
Номинальный ток
—
63 А
Единица измерения: штук
Рассчитать доставку
Нашли дешевле?
• НАЗНАЧЕНИЕ
Механический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются для установки в офисных, торговых, складских и жилых помещениях.
• ПРИНЦИП ДЕЙСТВИЯ
При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику, во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит само изделие
Механический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются для установки в офисных, торговых, складских и жилых помещениях.
• ПРИНЦИП ДЕЙСТВИЯ
При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику, во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит само изделие
|
Бренд
|
Legrand |
|
Серия
|
DX3 |
|
Степень защиты IP
|
IP20 |
|
Способ монтажа
|
DIN-рейка |
|
Номинальный ток
|
63 А |
|
Количество полюсов
|
4 |
|
Номинальное напряжение
|
400 В |
|
Номинальное напряжение изоляции Ui
|
500 В |
|
Глубина монтажа, установки
|
44 мм |
|
Степень загрязнения (число)
|
2 |
|
Ширина в числах модульных расстояний
|
4 |
|
Номинальная отключающая способность в соответствии с EN 60898
|
6 кА |
|
Сечение однопроволочного проводника с
|
0.75 кв.мм |
|
Сечение однопроволочного проводника по
|
50 кв.мм |
|
Сечение многопроволочного гибкого проводника с
|
0.75 кв.мм |
|
Сечение многопроволочного гибкого проводника по
|
35 кв.мм |
|
Рабочая температура окружающей среды с
|
-25 град.C |
|
Рабочая температура окружающей среды по
|
60 град.C |
|
Номинальное импульсное напряжение
|
4 кВ |
|
Номинальный ток утечки
|
300 мА |
|
Тип по току утечки
|
Переменный ток (AC) |
|
Частота (Гц)
|
50 Гц |
|
С устройством блокировки
|
Да |
|
Селективная защита
|
Нет |
|
Номинальная предельная наибольшая отключающая способность (Icw)
|
10 кА |
|
Устойчивость к импульсам тока
|
0.25 кА |
|
Строительный размер (в соответствии с DIN 43880)
|
1 |
|
С кратковременной задержкой отключения
|
Нет |
|
Возможна дополнительная комплектация
|
Да |
