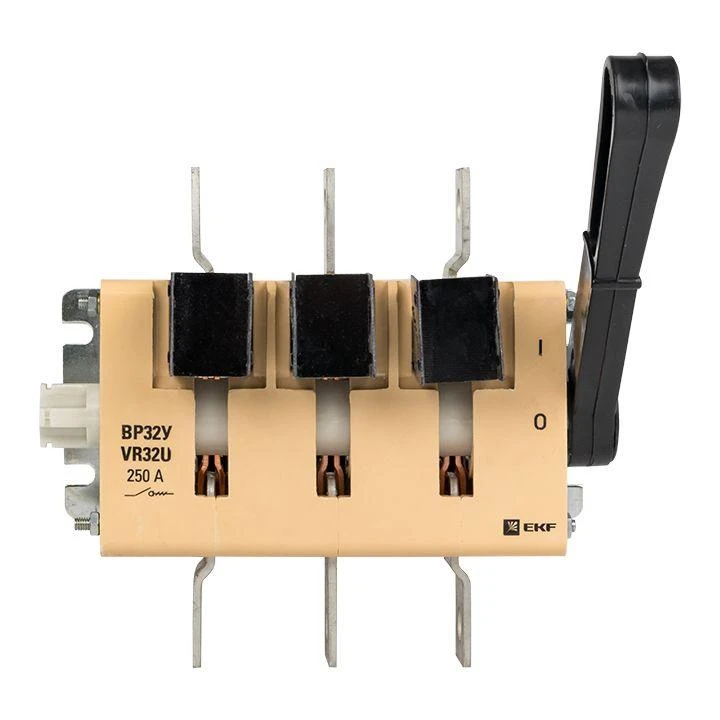

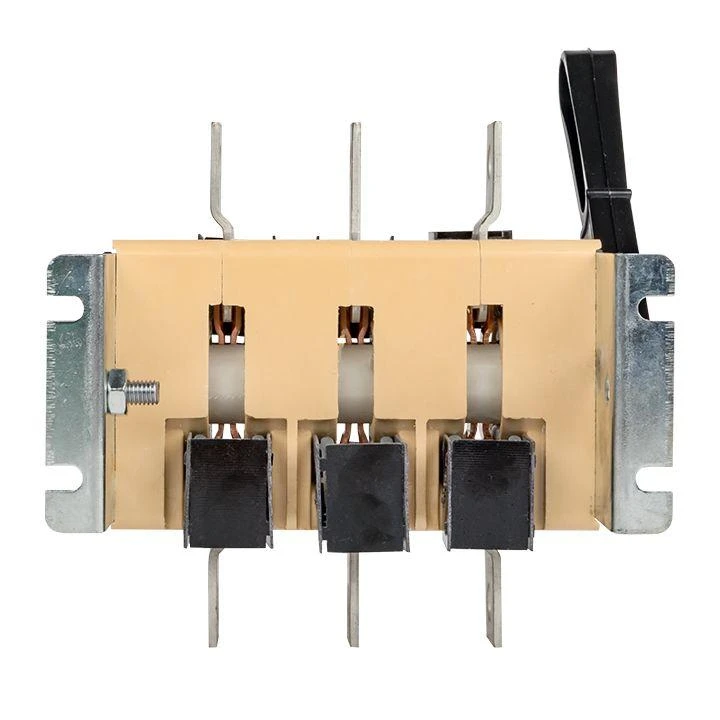

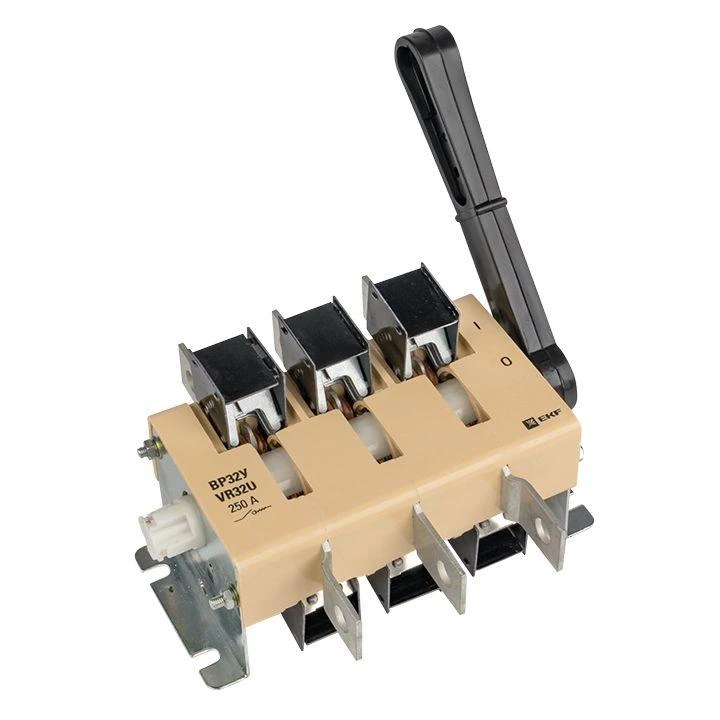

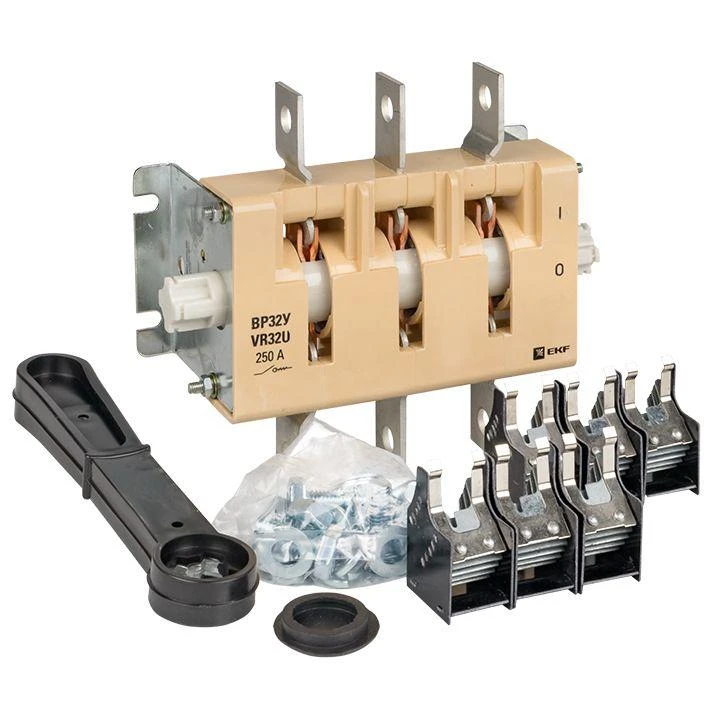

Выключатель-разъединитель ВР32У-35А31220 250А 1 напр. с дугогасит. камерами несъемная лев./прав. рукоятка MAXima EKF uvr32-35a31220
Характеристики
Бренд
—
EKF
Серия
—
PROxima
Количество вспомогательных замыкающих контактов
—
0
Количество вспомогательных размыкающих контактов
—
0
Номинальный ток длительной нагрузки Iu
—
250 А
Единица измерения: штук
Рассчитать доставку
Нашли дешевле?
Выключатели-разъединители ВР32У (универсальные) серии MAXima предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц.
В конструкции применена трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.

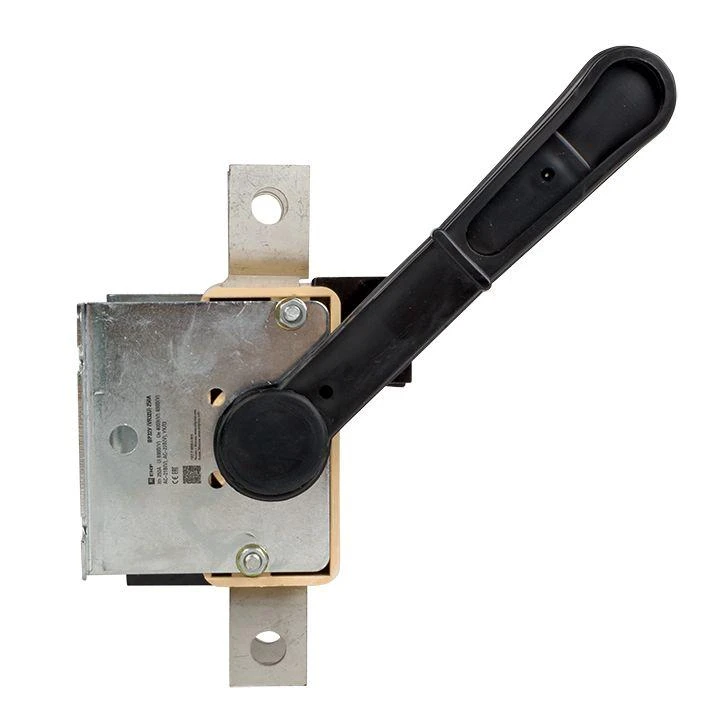

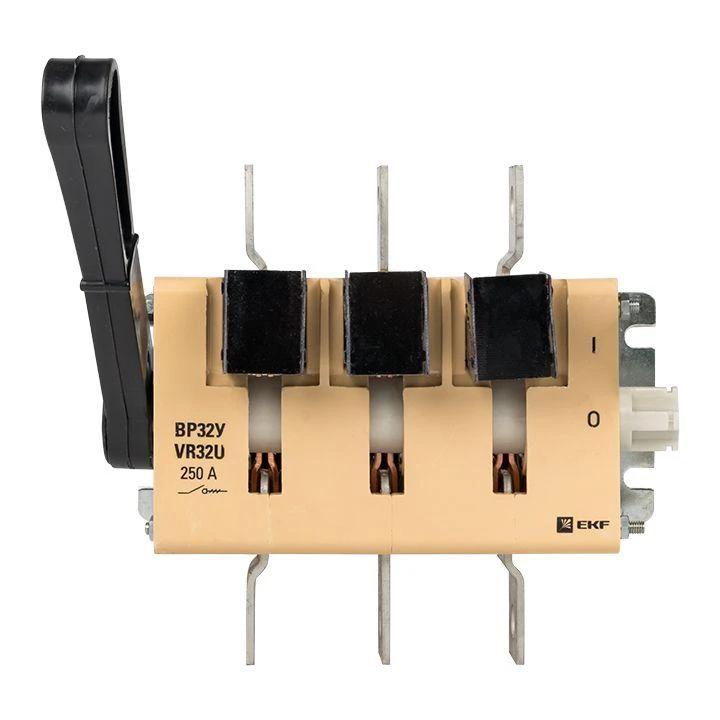

Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Конструкция рубильника предусматривает установку рукоятки как справа от корпуса, так и слева. Расположение рукоятки, левое или правое, можно поменять в процессе эксплуатации при необходимости.
Расположение плоскости присоединения внешних зажимов контактных выводов перпендикулярно плоскости монтажа. Выпускается несколько исполнений ВР32У:
• на одно и на два направления;
• с несъемной рукояткой;
• со съемной смещенной рукояткой.
В конструкции применена трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.
Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Конструкция рубильника предусматривает установку рукоятки как справа от корпуса, так и слева. Расположение рукоятки, левое или правое, можно поменять в процессе эксплуатации при необходимости.
Расположение плоскости присоединения внешних зажимов контактных выводов перпендикулярно плоскости монтажа. Выпускается несколько исполнений ВР32У:
• на одно и на два направления;
• с несъемной рукояткой;
• со съемной смещенной рукояткой.
|
Бренд
|
EKF |
|
Серия
|
PROxima |
|
Количество вспомогательных замыкающих контактов
|
0 |
|
Количество вспомогательных размыкающих контактов
|
0 |
|
Номинальный ток длительной нагрузки Iu
|
250 А |
|
Количество полюсов
|
3 |
|
Количество вспомогательных переключающих контактов
|
0 |
|
Моторный привод опционально
|
Нет |
|
Конструктивное исполнение
|
Для монтажа в распределительном щите |
|
Номинальное напряжение с
|
400 В |
|
Номинальное напряжение по
|
690 В |
|
Условный номинальный ток короткого замыкания Iq
|
14 кА |
|
Степень защиты (IP) лицевой стороны
|
IP00 |
|
С блокировкой
|
Нет |
|
Тип присоединения главной электрической цепи
|
Болтовое соединение |
|
Тип элемента управления
|
Поворотный рычаг |
|
Исполнение в качестве главного выключателя
|
Да |
|
Номинальная мощность в рабочем режиме AC-23, 400 В
|
125 кВт |
|
Номинальный кратковременно выдерживаемый ток Icw
|
8 кА |
|
Цвет элементов управления
|
Черный |
|
Максимальное номинальное рабочее напряжение Ue переменного тока AC
|
690 В |
|
Независимый расцепитель
|
Нет |
|
Реверсивное исполнение
|
Нет |
