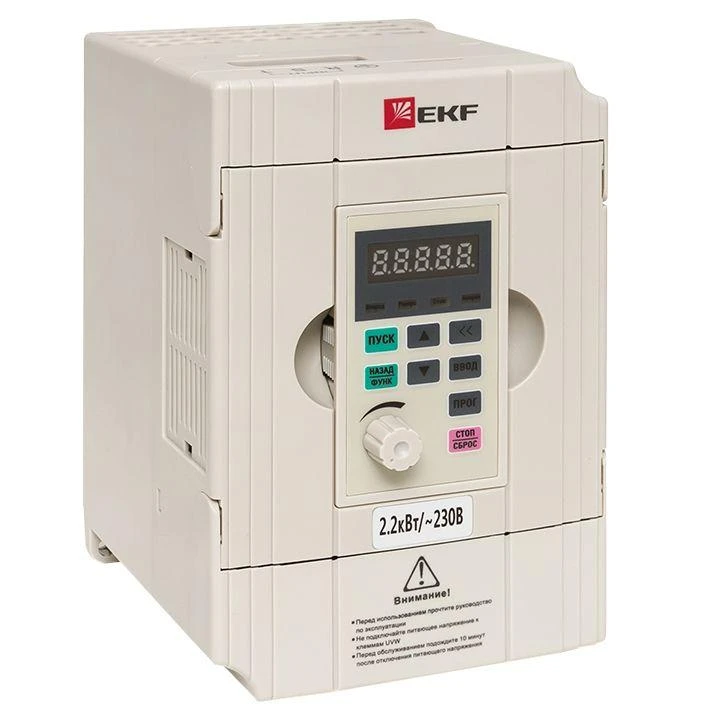

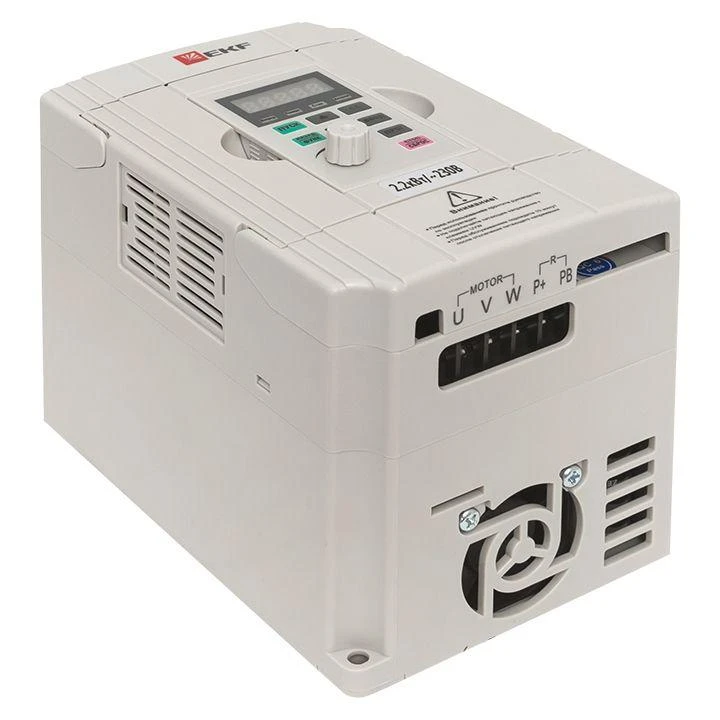

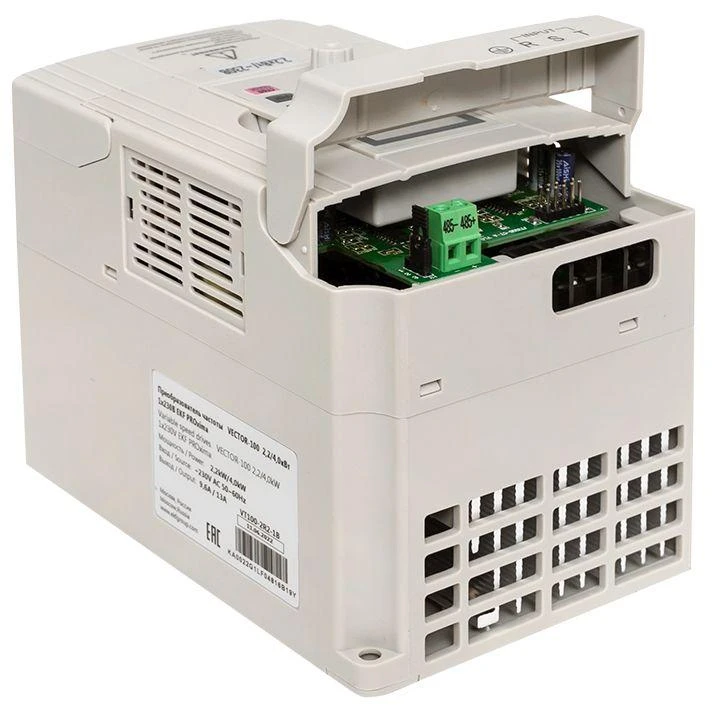

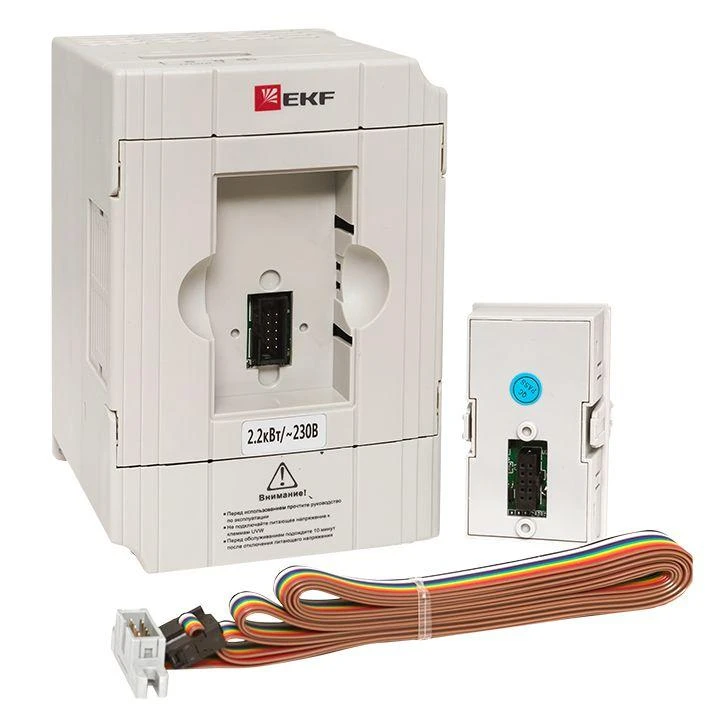

Преобразователь частоты 2.2/4кВт 1х230В VECTOR-100 PROxima EKF VT100-2R2-1B
Характеристики
Бренд
—
EKF
Серия
—
PROxima
Ширина
—
101 мм
Высота
—
152 мм
Глубина
—
117 мм
Единица измерения: штук
Рассчитать доставку
Нашли дешевле?
Современную промышленность и управление инфраструктурой невозможно представить без асинхронных электродвигателей. Они запускают насосы, вентиляторы, конвейеры, лифты и различное производственное оборудование. Но для управления такими двигателями и их защиты требуются специальные устройства – преобразователи частоты.
Эти приборы позволяют точно регулировать скорость вращения ротора в электродвигателе, обеспечивают его плавный пуск (снижая высокие пусковые токи), защищают от перегрузок и обрыва фазы во время работы. Кроме того, через преобразователь трехфазный двигатель можно подключить к однофазной сети. Двигатель под управлением преобразователя работает в режиме полезной нагрузки, а значит, возрастает его энергоэффективность.
При выборе преобразователя частоты следует руководствоваться типом сети (одно- или трехфазная) и характеристиками электродвигателя. Нужно знать его фазность, значения номинального напряжения при подключении по схемам «треугольник» и «звезда», а также номинальные токи для каждого из них. В параметрах электродвигателя для схем «треугольник» и «звезда» чаще всего встречаются варианты номинальных напряжений 220/380 В и 380/660 В, соответственно.

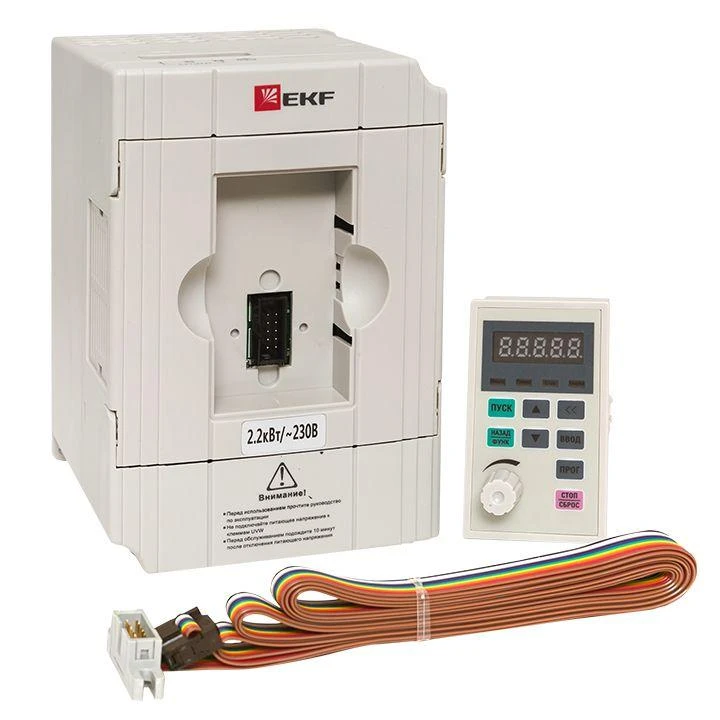

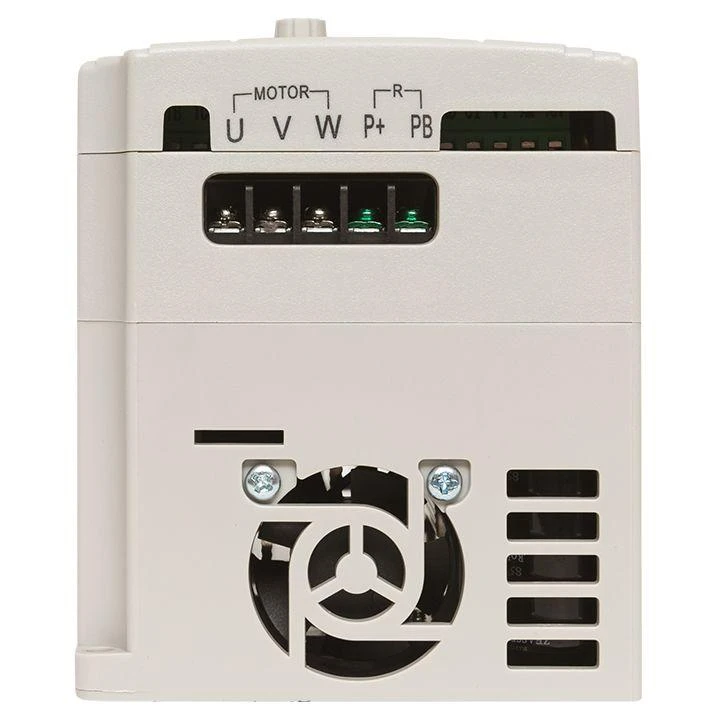

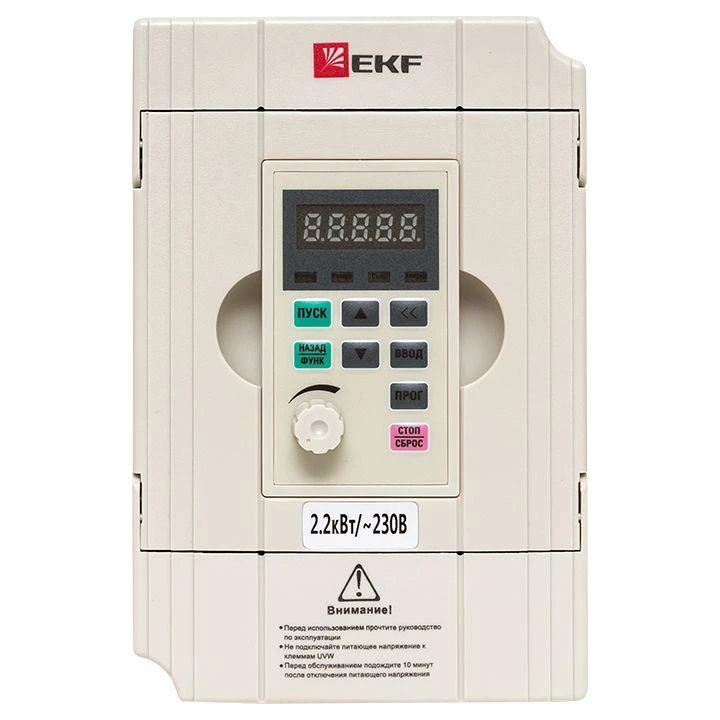

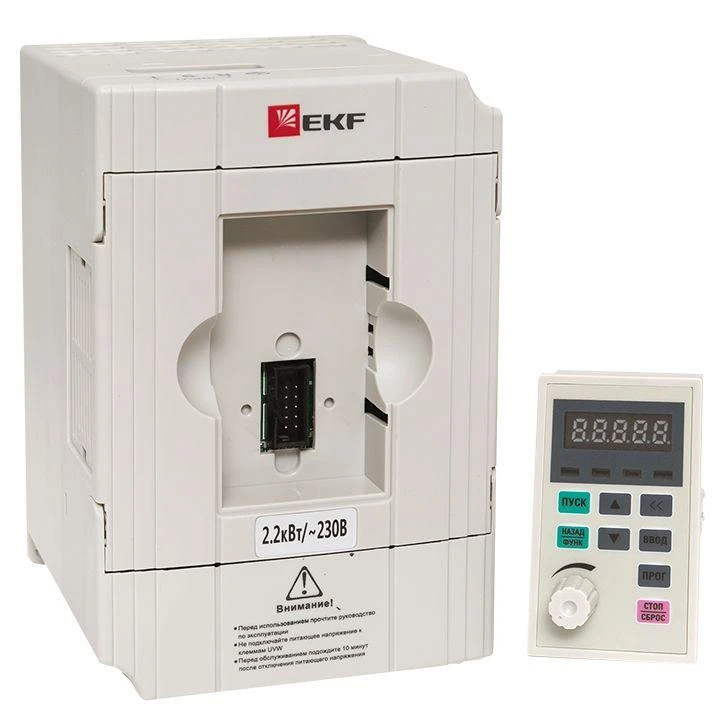

Перед преобразователем в схеме электрической сети устанавливается автоматический выключатель, совпадающий с ним по значению номинального тока. Число полюсов автомата должно соответствовать количеству фаз сети.Непосредственное подключение к двигателю и настройка происходят в два этапа. Преобразователь подсоединяется к контактам двигателя, причем выбор схемы определяется по номинальному напряжению преобразователя частоты. Например, если преобразователь работает от 380 В, то расключать обмотки двигателя нужно по схеме «звезда» для двигателя 220/380 В и по схеме «треугольник» для двигателя 360/660В .На втором этапе нужно запрограммировать параметры работы преобразователя. Для этого в устройствах предусмотрены кнопки управления и цифровой дисплей. С их помощью задается тип и мощность электродвигателя, его номинальные напряжение, частота, скорость вращения ротора. Для указания ряда параметров, например, сопротивления статора, можно воспользоваться функцией автонастройки в преобразователе.
В результате использования преобразователей частоты появляются высокочастотные помехи, которые влияют на работу других устройств. В этом случае может быть нарушено требование электромагнитной совместимости (ЭМС) – стабильной работы оборудования в условиях присутствия электромагнитных полей от других устройств.
Справиться с этой проблемой помогут ЭМС-фильтры. Эти устройства специально предназначены для защиты электрической сети и оборудования от помех, создаваемых преобразователем. Подключать к сети ЭМС-фильтр нужно непосредственно перед преобразователем частоты. При этом размещать фильтр следует как можно ближе к этому аппарату.
Эти приборы позволяют точно регулировать скорость вращения ротора в электродвигателе, обеспечивают его плавный пуск (снижая высокие пусковые токи), защищают от перегрузок и обрыва фазы во время работы. Кроме того, через преобразователь трехфазный двигатель можно подключить к однофазной сети. Двигатель под управлением преобразователя работает в режиме полезной нагрузки, а значит, возрастает его энергоэффективность.
При выборе преобразователя частоты следует руководствоваться типом сети (одно- или трехфазная) и характеристиками электродвигателя. Нужно знать его фазность, значения номинального напряжения при подключении по схемам «треугольник» и «звезда», а также номинальные токи для каждого из них. В параметрах электродвигателя для схем «треугольник» и «звезда» чаще всего встречаются варианты номинальных напряжений 220/380 В и 380/660 В, соответственно.
Перед преобразователем в схеме электрической сети устанавливается автоматический выключатель, совпадающий с ним по значению номинального тока. Число полюсов автомата должно соответствовать количеству фаз сети.Непосредственное подключение к двигателю и настройка происходят в два этапа. Преобразователь подсоединяется к контактам двигателя, причем выбор схемы определяется по номинальному напряжению преобразователя частоты. Например, если преобразователь работает от 380 В, то расключать обмотки двигателя нужно по схеме «звезда» для двигателя 220/380 В и по схеме «треугольник» для двигателя 360/660В .На втором этапе нужно запрограммировать параметры работы преобразователя. Для этого в устройствах предусмотрены кнопки управления и цифровой дисплей. С их помощью задается тип и мощность электродвигателя, его номинальные напряжение, частота, скорость вращения ротора. Для указания ряда параметров, например, сопротивления статора, можно воспользоваться функцией автонастройки в преобразователе.
В результате использования преобразователей частоты появляются высокочастотные помехи, которые влияют на работу других устройств. В этом случае может быть нарушено требование электромагнитной совместимости (ЭМС) – стабильной работы оборудования в условиях присутствия электромагнитных полей от других устройств.
Справиться с этой проблемой помогут ЭМС-фильтры. Эти устройства специально предназначены для защиты электрической сети и оборудования от помех, создаваемых преобразователем. Подключать к сети ЭМС-фильтр нужно непосредственно перед преобразователем частоты. При этом размещать фильтр следует как можно ближе к этому аппарату.
Бренд
|
EKF |
Серия
|
PROxima |
Ширина
|
101 мм |
Высота
|
152 мм |
Глубина
|
117 мм |
Степень защиты IP
|
IP20 |
Поддержка протокола PROFIBUS
|
Нет |
Поддержка протокола MODBUS
|
Да |
Поддержка протокола для других системных шин
|
Нет |
Поддержка протокола PROFINET IO
|
Нет |
С блоком управления
|
Да |
Количество аналоговых входов
|
2 |
Количество аналоговых выходов
|
1 |
Количество цифровых входов
|
5 |
Количество цифровых выходов
|
2 |
Количество HW-аппаратных последовательных интерфейсов RS-485
|
1 |
Количество HW-аппаратных интерфейсов USB
|
0 |
С оптическим интерфейсом
|
Нет |
Соединение с пк
|
Нет |
Напряжение сети с
|
195 В |
Напряжение сети по
|
265 В |
Частота сети
|
50/60 Гц |
Возможна работа в четырех квадрантах
|
Да |
Количество HW-аппаратных интерфейсов PROFINET
|
0 |
Тип преобразователя частоты переменного тока
|
Преобразователь в режиме источника тока |
Количество выходных фаз
|
3 |
Номинальное выходное напряжение
|
230 В |
Номинальный выходной ток
|
9.6 А |
Количество входных фаз
|
1 |
Максимальная выходная частота
|
600 Гц |
Максимальная выходная мощность при линейной нагрузке при номин.выход.напряжении
|
2.2 кВт |
Выходная мощность при номинальном выходном напряжении
|
2.2 кВт |
Относительный симметричный допустимый предел напряжения сети
|
15 % |
Относительное симметричное допустимое отклонение частоты сети
|
15 % |
Максимальное напряжение на выходе
|
230 В |
Номинальный выходной ток
|
9.6 А |
